Ящики управления электродвигателями переменного тока типа ЯУ на номинальные токи до 400А

Ящики управления серий Я 5000

Общие сведения

Щиты управления Я5000 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3.
Щиты управления изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.

Классификация

Ящики Я 5000 классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

Структура условного обозначения: Я5ХХХ-ХХ7X-XX* УХЛ4: * - при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно табл. 2.

Таблица 1

Я	Ящик
5	класс НКУ по назначению - управление асинхронными двигателями с короткозамкнутым ротором
X	группа в данном классе: 1 – управление нереверсивными двигателями 4 – управление реверсивными двигателями
X	1 – автоматический выключатель на каждый фидер, 2 – общий автоматический выключатель на все фидеры, 3 – без автоматического выключателя, 4 – автоматический выключатель на каждый фидер с промежуточным реле, 5 – общий автоматический выключатель на все фидеры с промежуточным реле, 6 – без автоматического выключателя с промежуточным реле;
X	0 – однофидерный, без переключателя на автоматический режим 1 – однофидерный, с переключателем на автоматический режим 2 – однофидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе 3 – однофидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе 4 – двухфидерный, без переключателя на автоматический режим 5 – двухфидерный, с переключателем на автоматический режим 6 – двухфидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе 7 – двухфидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе 8 – трехфидерный, без переключателя на автоматический режим 9 – трехфидерный, с переключателем на автоматический режим
XX	Исполнение по току (таблица 2)
7	Напряжение силовой цепи 380В
Х	Напряжение цепи управления: 4 - 220В, 7 - 380В
ХХ	при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2
УХЛ4	климатическое исполнение и категория размещения по ГОСТ 15150-69

Таблица 2

Типовой индекс Я 5000	Номинальный ток ящика по категории применения АС3, А	Диапозон регулирования I ном теплового реле, А	Мощность двигателя по категории применения АС3, кВт
18	0.63	0.4-0.63	0.12
20	1	0.63-1	0.18, 0.24
22	1.6	1-1.6	0.37, 0.55
24	2.5	1.6-2.5	0.75
26	4	2.5-4	1.1, 1.5
28	6	4-6	2.2, 2.5
29	8	5.5-8	3
30	10	7-10	3.7, 4
31	13	9-13	5, 5.5
32	18	12-18	6.5, 7.5, 8
34	25	17-25	9, 11
35	32	23-32	12.5, 15
36	40	32-40	18.5
37	50	37-50	20, 22
38	65	48-65	25, 30
39	80	63-80	37, 40
40	93	80-93	45
41	115		55
42	150		75
43	185		90
44	225		110
45	265		132
46	330		160
47	400		200
48	500		250
49	630		335

Схемы электрические:

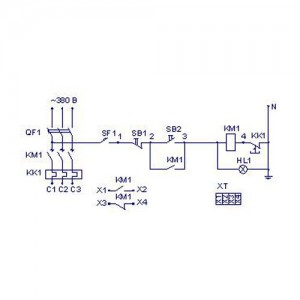

Я5110

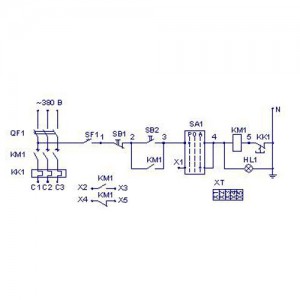

Я5111

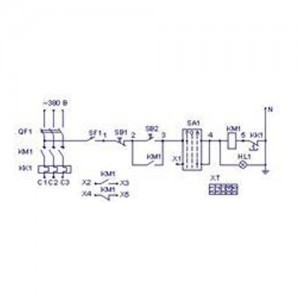

Я5114
